冷阴极碳纳米结构X射线管冷阴极碳纳米结构X射线管

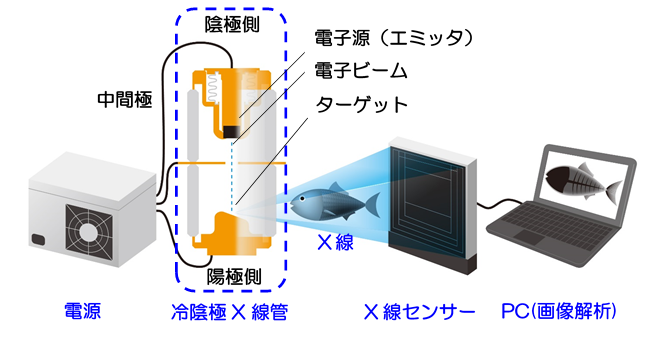

碳纳米冷阴极X射线管是使用碳纳米电子源作为阴极的X射线管。该电子源是从碳纳米结构的尖端通过场电子发射电子的方式，与现有的热阴极X射线管（加热钨丝并通过热电子发射电子的方式）相比，不需要加热器电源或预加热，因此是小型、轻量、节能的电子源。

产品特长

NDT

物品检查

其他解决方案

技术规格		S-EG91B34W	S-EG121B26W	S-EG181B40W
最大管电压		90 kV	120 kV	180 kV
额定电压两极之间	阴极中间电极	-35～-45 kV	-40～-60 kV	-60～-90 kV
额定电压两极之间	阳极中间电极	30～55 kV	40～60 kV	70～100 kV
最大管电流		1 mA	1 mA	1 mA
焦点大小		0.4×1.0 mm	0.8×1.6 mm	1.0×2.6 mm
重量		340 g	240 g	580 g
外径		Φ41 mm	Φ32.5 mm	Φ56 mm
总长度		95 mm	100 mm	135 mm
目标角度		20°	20°	23°
目标		钨	钨	钨
电子源（发射极）		碳纳米结构	碳纳米结构	碳纳米结构
固体过滤		氧化铝 3 mm	氧化铝 3.3 mm	氧化铝 4 mm
环境条件	运行环境	两极间绝缘	两极间绝缘	两极间绝缘
	使用环境温度	10～60 ℃	10～60 ℃	10～60 ℃
	压力	70～140 kPa	70～140 kPa	70～140 kPa
运输和储存条件	环境温度	10～60 ℃	10～60 ℃	10～60 ℃
	相对湿度	0～85 %　* 无凝结	40～85 %　* 无凝结	40～85 %　* 无凝结
	大气压力	50～106 kPa	50～106 kPa	50～106 kPa

※使用时，需要绝缘油浸泡或绝缘模具等外部绝缘。

※也可进行规格定制。请咨询。

无油50kV-1mA固定输出X射线源

无需工具即可更换X射线管球单元，维护省力。

※在使用本产品时，需要一个单独的电源和信号源.
