避雷器轨道交通系统用避雷器
适用于满足GB/T 11032、NB/T 42049和IEC 62848-1标准的交流、直流避雷器
产品特长
避雷器体积小、重量轻、抗老化性能优异，可满足不同污秽等级地区的使用要求。
- 采用高性能电阻片，体积更小、重量更轻，便于运输和安装
- 产品使用寿命长
- 采用优质硅橡胶原料，阻燃性、耐候性优异
- 可满足不同污秽等级地区的使用要求
- 采用独特的结构设计，具有良好的压力释放能力
用途/解决方案
- 用于保护机车免受雷电过电压和操作过电压损害。
- 用于保护接触网免受雷电过电压和操作过电压损害。
- 用于保护铁道牵引免受雷电过电压和操作过电压损害。
规格一览表
| 型号 | 额定电压 | 持续运行电压 | 1/20 μs 陡波冲击残压 | 8/20 μs 雷电冲击残压 | 30/70 μs 操作冲击残压 | 外套绝缘耐受 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ur | Uc | 10kA | 5kA | 10kA | 20kA | 250A (30 /70 μs) | 500A (30 /70 μs) | 1000A (30 /70 μs) | DCWV 1min 耐受电压(湿试) | LIWV 1.2/50μs 雷电冲击 | |
| kV | kV | kV | kV | kV | kV | kV | kV | kV | kVdc | kV | |
| SBKW-B 1/DC-B | 1,0 | 1,0 | 2,7 | 2,5 | 2,6 | 2,8 | 2,0 | 2,1 | 2,1 | 35 | 123 |
| SBKW-B 1,5/DC-B | 1,5 | 1,5 | 3,7 | 3,5 | 3,7 | 3,9 | 2,8 | 2,9 | 3,0 | ||
| SBKW-B 2/DC-B | 2,0 | 2,0 | 5,1 | 4,8 | 5,0 | 5,4 | 3,9 | 4,0 | 4,1 | ||
| SBKW-B 3/DC-B | 3,0 | 3,0 | 7,5 | 6,9 | 7,3 | 7,9 | 5,7 | 5,8 | 6,0 | ||
| SBKW-B 4/DC-B | 4,0 | 4,0 | 10,2 | 9,5 | 10,0 | 10,8 | 7,8 | 8,0 | 8,2 | ||
| SBKW-B 4,5/DC-B | 4,5 | 4,5 | 11,5 | 10,7 | 11,3 | 12,2 | 8,8 | 9,0 | 9,2 | ||
| 型号 | 额定电压 | 持续运行电压 | 1/20 μs 陡波冲击残压 | 8/20 μs 雷电冲击残压 | 30/70 μs 操作冲击残压 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ur | Uc | 10kA | 5kA | 10kA | 20kA | 40kA | 500A | 1000A | 2000A | 3000A | |
| kV | kV | kV | kV | kV | kV | kV | kV | kV | kV | kV | |
| SBKC 42/SH-II | 42 | 33,6 | 116,9 | 94,8 | 100,8 | 108,9 | 120,0 | 81,6 | 84,7 | 87,7 | 90,1 |
| SBKC 42/SM-II | 42 | 33,6 | 106,6 | 92,8 | 98,7 | 106,6 | 117,5 | 79,9 | 82,9 | 85,9 | 88,2 |
运行案例

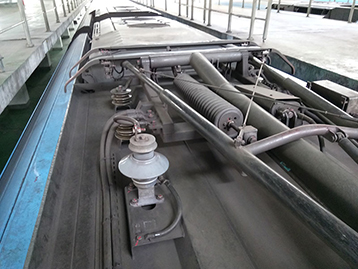

上海地铁车辆
避雷器型号：LYH10WG-2.4/4.8WZ
